Omgivelsestemperatur Kryogen enkeltkompressor Dobbeltkompressorer Vandkølet skruekøler

Vandkølet skruekøler

Omgivelsestemperatur Kryogen enkeltkompressor Dobbeltkompressorer Vandkølet skruekøler

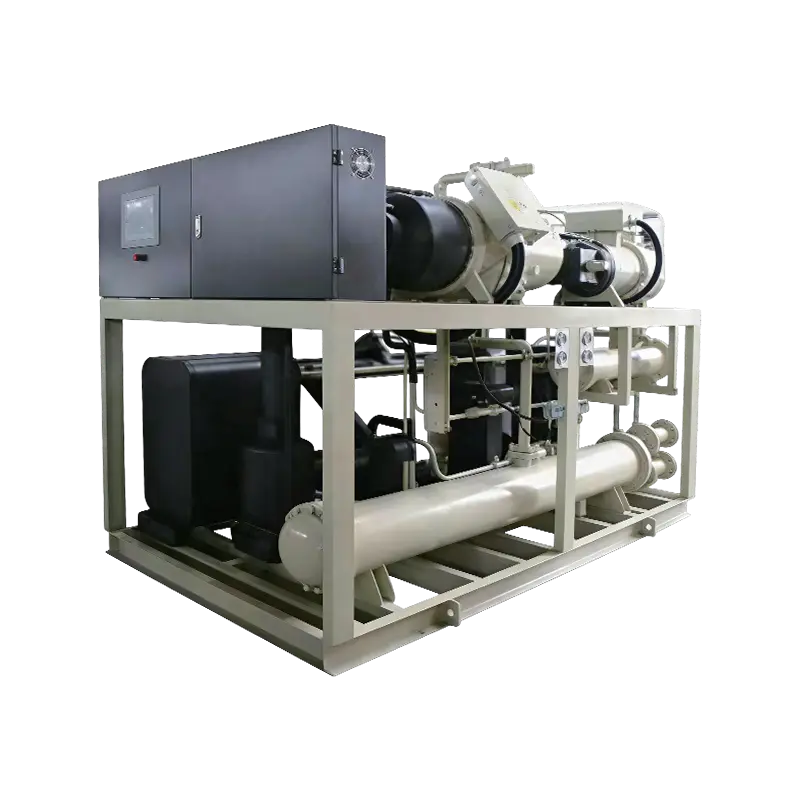

Vandkølet skrue enkelt kompressor to-trins køler (-45 ℃)

Konventionelle et-trins skruekompressorer opnår en minimumsfordampningstemperatur på -40 ℃. At nå lavere temperaturer kræver et to-trins kaskadesystem. Samtidig udgør forhold med højt trykforhold betydelige udfordringer for traditionelle enkelttrinskompressorer, herunder for stor lækage og forhøjede afgangstemperaturer. Disse begrænsninger resulterer i lav effektivitet og pålidelighed under ekstreme driftsforhold. Enkelt-enheds to-trins kompression løser effektivt disse problemer.
To-trins kompressorsystemet byder på bemærkelsesværdige fordele såsom kompakt fodaftryk og forenklet styring. Sammenlignet med enkelttrins kompressionssystemer leverer den høj effektivitet og overlegen pålidelighed. Velegnet til forskellige industrier, herunder lavtemperaturkøleprodukter, proceskøling, farmaceutiske produkter og biokemi.

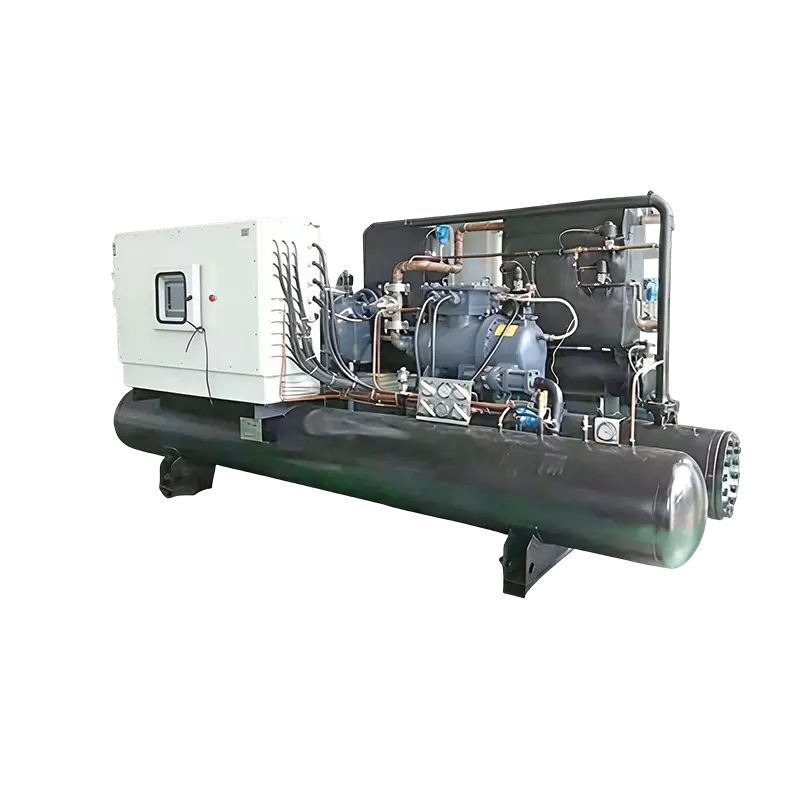

Vandkølet skruekaskadekøler (-55 ℃)
Denne serie opnår minimum udløbsvandtemperaturer ned til -8℃. Vores ultra-lav temperatur kølere er kaskade køleenheder udviklet af vores kerne tekniske team, der udnytter årtiers erfaring i mellem-til-lav temperatur køleanlæg design og integrere avancerede teknologier fra nationale og internationale modparter. De har høj effektivitet, energibesparelser, miljøvenlighed og enestående pålidelighed. Kaskadeenheder bruges primært til sekundære kølemidler, der spænder fra -35 ℃ til -80 ℃, til anvendelse i farmaceutiske og kemiske industrier, reaktorkrystallisering, højvakuumdestillation, test af fly- og rumfartskomponenter, gasgenvinding, fødevarekøling, kryogenisk våbenopbevaring og andre -miljøer.

Kontakt os med det samme

+86 18921753771

E-mail

[email protected]

Afledt af autentisk europæisk teknologi.
Sikring af vores produkters kerneteknologiske dygtighed.

PREV：Vandkølet skrue oversvømmet køler
NÆSTE：Ingen næste artikel

Produktbeskrivelse
Produktspecifikationer

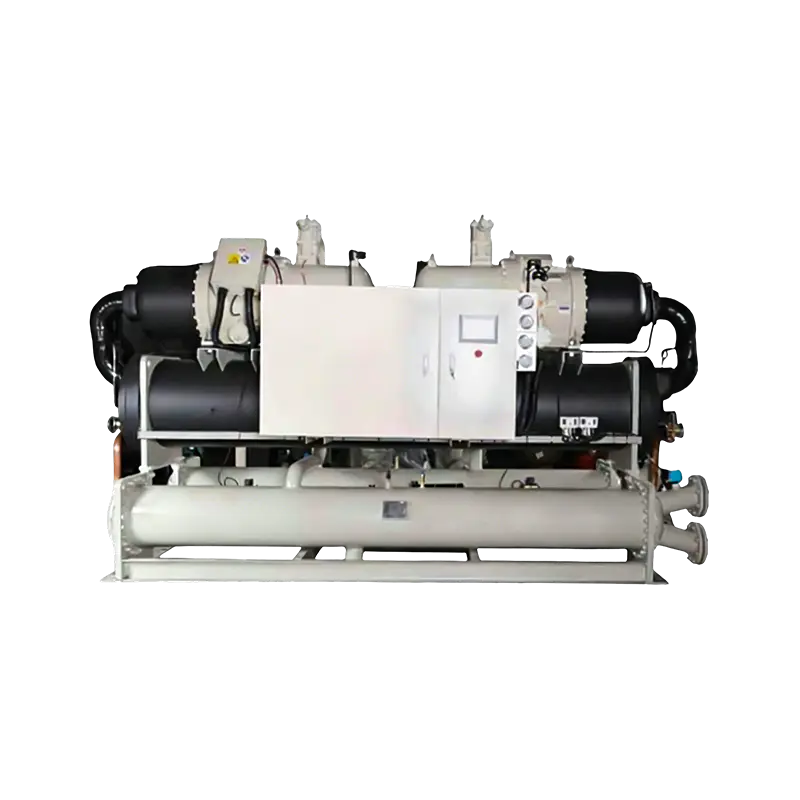

Vandkølet skruekøler
Produktmuligheder
·Saltvandsfordamper
·Hel varmegenvinding/delvis varmegenvinding
·Speciel strømforsyning
· Trinløs energiregulering
·Pumpe/køletårnsstyring
· Fjernkommunikationsforbindelse
· Frekvenskonvertering

Produktets funktioner
·QTwin skruekompressor mærke er ansat med høj effektivitet, lavt støjniveau mindre slid og lang driftstid.
· Fire-trins lydstyrkekontrol eller 0 %-100 % automatisk regulering.
·Brug PLC-mikrocomputerstyring fra Tyskland SIEMENS, med LCD-touchskærm, både engelsk og kinesisk menneske-maskine-interface.
· Komplet nedbrudsbeskyttelse: høj- og lavtryksbeskyttelse, luftudledningsbeskyttelse. olieniveaubeskyttelse vandstrømsbeskyttelse, omvendt og manglende fasebeskyttelse frostbeskyttelse af kølet vand, kølevandsoverdækningsbeskyttelse.
·Større udvalg af variabel kølevandstemperatur for at imødekomme industrikravene ved lav temperatur.

Produktspecifikation
· Kølemiddel: R134A/R407C
·Kondensator: Begroningsfaktor 0,044m2,9C/KW
· Strømforsyning: 380V/3P/50Hz
· Fordamper/kondensator maks. vandtrykfald: 1,0 MPa
·Fordamper: Begroningsfaktor 0,018m2,9C/KW
· Tilladt spændingsudsving: ±5 %
· Tilladte frekvenssvingninger: ±2 %

Kompressor
Vælg semi-lukket 5:6 asymmetrisk dobbeltskruekompressor fra verdenskendt mærke. Muligheden for lækage af akseltætningen er nul. Ved hjælp af et roterende udstødningsdesign, den seneste udvikling af fjerde generations linje, optimerer omkredshastigheden, fremragende design af gear, så enheden har højere kompressionseffektivitet, Motorkammer kompressionskammer integreret støbt høj præcision. Dobbelttrykskompenseret rotorhus meget stærkt, ingen ekspansion, selv i tilstanden med højt tryk, og det reducerer støjen på en følsom måde.

Varmeveksler
Kondensatoren og fordamperen i denne serieenhed anvender skal- og rørvarmeveksler, ved hjælp af ny højeffektiv varmevekslerstruktur, varmeveksler anvender det mest avancerede og effektive varmevekslerrørbundt med unikke geometriske egenskaber og forbedret rørkernekogning påkrævet fordampningskerne, styrker væsken i røret og forsinker vandoverførslen samme tid, forbedring, den indvendige væg for at få den bedste ydeevne, ikke sammenlignet med det tidligere design, er det unikke design af varmeoverførselseffektiviteten øget med 30%. Fordamperfordampningsrør med indre skruerille på ydre konkave tand forbedret varmeoverførselsteknologi kondensatorrør indeni skruerille skæretandteknologi, forbedrer fordamperens og kondensatorens varmeoverførselseffektivitet og fordampningstemperaturen og forbedrer i sidste ende energieffektivitetsforholdet for enheden.

PL
En god hel-kinesisk interaktiv grænseflade er at opnå automatisk kontrolfunktion, før LCD-displayet i realtid statuer af maskinen fungerer, præcis overvågningsenhed, der fungerer i optimal tilstand, berøringspanelet forseglet, vandtæt, støvtæt, korrosionsbestandig, lang nøglelevetid. Udstyret med kølemiddelpumper, kølevandspumper og køletårnsventilator-spærrekontrolfunktion.

Lav temperatur kølere
SW serie af lavtemperaturkølere baseret på kendte mærker som værts semi-hermetiske skruekompressor, indbygget sugefilter, oliefilter, olieudskillere, sikkerhedsventil og beskyttelsesmodul, uden lækage, lavt støjniveau, stabil drift.

Vandkølet skrue enkelt kompressor to-trins køler (-45 ℃)
Produktegenskaber
· Modulært konfigurationsdesign: Modulært design til høj- og lavtrykstrin muliggør udskiftelighed mellem forskellige trykniveauer.
· Højtryks-tapningsskyder: Patenteret automatisk aflæsningsmekanisme til højtrykstrinnet. Rent mekanisk design eliminerer behovet for eksterne komponenter som magnetventiler, hvilket muliggør enkel og effektiv opstart af kompressor med let belastning.
· Indbygget sugekontraventil: For større modeller inkorporerer en indbygget sugekontraventilstruktur for at reducere installationsplads.
· Optimeret motorkølingsflow: Forbedrer kompressorens effektivitet, samtidig med at den sikrer pålidelig motorkøling, hvilket muliggør drift over et usædvanligt bredt område for overlegen tilpasningsevne.
· Integreret Economizer-luftfilter: Giver pålidelig kompressorbeskyttelse og forenkler systemkonfigurationen.

Vandkølet skruekaskadekøler (-55 ℃)
Produktegenskaber
· Bredt temperaturområde: Sekundære kølevæsketemperaturer fra -35°C til -80°C.
· Høj pålidelighed: Anvender semi-hermetiske skruekompressorer til at forbedre driftseffektiviteten og samtidig eliminere lækageproblemer, der er almindelige i åbne kompressorer. Reducerer påfyldning af kølemiddel og udskiftninger af akseltætninger, hvilket sikrer langsigtet kontinuerlig drift.
· Fuldt automatiseret kontrol: Anvender avanceret Siemens PLC-teknologi til fuldautomatisk drift.
· Høj effektivitet og energibesparelser: Semi-hermetiske skruekompressorer med economizer-drift øger effektiviteten. Højeffektive importerede varmevekslere i lav- og mellemtemperaturtrin sikrer energieffektiv drift ved både del- og fuldbelastning.
· Kapacitetsmodulering: Enheden tilbyder fire-trins kapacitetskontrol (25%, 50%, 75%, 100%) og trinløs justering fra 25% til 100%.
Professionelle energibesparende driftsløsninger: Skræddersyede køleprocesser skræddersyet til kundens behov, der giver specialiserede produkter, der passer til specifikke behov.

Vandkølet skruekøler (enkelt kompressor)
Vandkølet skruekøler (enkelt kompressor)
SW-
Type			100S	135S	175S	190S	235S	260S	300S	320S	350S	380S	415S	495S	520S	570S	620S	640S	740S	820S	870S	980S
Nominel kølekapacitet		kW	98	135	175.6	191.1	233.3	255.6	301.1	317.8	347.8	380	415	495	521.1	571.1	617.8	642.2	741.8	821.1	871.7	981.8
Nominel kølekapacitet		104 kcal/t	8.4	11.6	15.1	16.4	20.1	22	25.9	27.3	29.9	32.7	35.7	42.6	44.8	49.1	53.1	55.2	63.8	70.6	74.9	84.4
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Køleindgang (kW)		23	30	39	42	51	56	63	66	73	80	88	103	108	118	126	130	150	167	177	199
	Nominel strøm (A)		39.2	51.6	64.7	71	86.4	94.1	105.9	111.4	122.7	133.8	148.8	172.8	182.5	197.7	212.8	219.6	253	280.7	298.1	335.2
	Energiregulering		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Fordamper	Type		Rørtør højeffektiv varmeveksler
	Flow (m³/h)		16.9	23.2	30.2	32.9	40.1	44	518	54.7	59.8	65.4	71.4	85.1	89.6	98.2	106.3	110.5	128.6	141.2	150.8	169.9
	Vandtryksfald (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Interfacestørrelse (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondensator	Type		Rør højeffektiv varmeveksler
	Flow (m³/h)		20.8	28.4	36.9	40.1	48.9	53.6	62.6	66	72.4	79.1	86.5	102.9	108.2	118.5	127.9	132.8	154.4	170	181.2	204.1
	Vandtryksfald (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Interfacestørrelse (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kølemiddel	Type		R134A										R134A
Kølemiddel	Kølemiddel volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Overordnede dimensioner	Længde (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Bredde (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Højde (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Vægt	Maskinens vægt (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Vægt	Driftsvægt (kg)		900	1150	1300	1420	1540	1670	1890	1930	1970	2050	2330	2550	2950	3000	3200	3450	3750	4450	4600	4850
Tilstand: Kølevands indgangs-/udløbstemperatur 12C/7℃; Indløbs-/udløbstemperatur for kondensatvand 30 ℃/35 ℃. Temperaturbegreb: Afgangstemperatur for kølet vand 5℃-15℃; kølevandsindløbstemperatur 19℃-33℃.

Vandkølet skruekøler (dobbeltkompressorer)
Vandkølet skruekøler (dobbeltkompressorer)
SW-
Type			830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D	830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D
Nominel kølekapacitet		kW	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6
Nominel kølekapacitet		104 kcal/t	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A										Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Køleindgang (kW)		176	206	216	236	252	260	300	334	354	398	176	206	216	236	252	260	300	334	354	398
	Nominel strøm (A)		297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4	297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4
	Energiregulering		0-12,5%-25%-37,5%-...100%										0-12,5%-25%-37,5%-...100%
Fordamper	Type		Rørtør højeffektiv varmeveksler
	Flow (m³/h)		142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8	142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8
	Vandtryksfald (kPa)		65	68	68	70	70	72	72	73	73	75	65	68	68	70	70	72	72	73	73	75
	Interfacestørrelse (mm)		DN150	DN200						DN250			DN150	DN200						DN250
Kondensator	Type		Rør højeffektiv varmeveksler
	Flow (m³/h)		173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4	173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4
	Vandtryksfald (kPa)		62	65	65	67	68	68	70	70	72	72	62	65	65	67	68	68	70	70	72	72
	Interfacestørrelse (mm)		DN125*2		DN150*2					DN200*2			DN125*2		DN150*2					DN200*2
Kølemiddel	Type		R134A										R134A
Kølemiddel	Kølemiddel volume(kg)		140	170	180	200	220	240	280	330	340	370	140	170	180	200	220	240	280	330	340	370
Overordnede dimensioner	Længde (mm)		3800	3830	3830	4100	4100	4100	4550	4580	4680	4720	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Bredde (mm)		1310	1360	1360	1390	1430	1500	1520	1530	1720	1720	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Højde (mm)		2100	2250	2250	2270	2280	2290	2500	2640	2640	2640	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Vægt	Maskinens vægt (kg)		4000	4500	5300	6000	6300	7000	7300	8300	8450	8800	4000	4500	5300	6000	6300	7000	7300	8300	8450	8800
Vægt	Driftsvægt (kg)		4450	4950	6050	6600	6800	7550	7850	8900	9100	9300	4450	4950	6050	6600	6800	7550	7850	8900	9100	9300
Tilstand: Kølevandsindløbs-/udløbstemperatur 0℃/-5℃, kondensatvandsindløbs-/udløbstemperatur 30℃/35℃. Temperaturperiode: Kølet vandudløbstemperatur -7℃~5℃, Kølevandsindgangstemperatur 19℃~33℃. Afkølet vand skal tilsættes med 25 % glykolvand eller 20 % calciumchlorid som frostvæske.

Vandkølet skruekøler (fire kompressorer)

SW-
Type			2100Q	2300Q	2480Q	2570Q	2980Q	3300Q	3500Q	3950Q
Nominel kølekapacitet		kW	2084.4	2284.4	2471.1	2568.9	2967.1	3284.4	3486.7	3927.1
		104 kcal/t	179.3	196.5	212.5	220.9	255.2	282.5	299.9	337.7
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Køleindgang (kW)		432	472	504	520	600	668	708	796
	Nominel strøm (A)		730	790.8	851.2	878.4	1012	1122.8	1192.4	1340.8
	Energiregulering		0-6,25%-12,5%-18,75%-..100%
Fordamper	Type		Rørtør højeffektiv varmeveksler
	Flow (m³/h)		358.2392.5424.6441.4509.8564.3599.1674.8
	Vandtryksfald (kPa)		95
	Interfacestørrelse (mm)		DN2002DN2502
Kondensator	Type		Rør højeffektiv varmeveksler
	Flow (m³/h)		432.4473.6511.2530.7612.9679.1720.7811.5
	Vandtryksfald (kPa)		90
	Interfacestørrelse (mm)		DN2002DN2502
Kølemiddel	Type		R134A
	Kølemiddel volume(kg)		360	400	440	480	560	660	680	740
Overordnede dimensioner	Længde (mm)		4150	4150	4150	4620	4620	5000	5000	5000
	Bredde (mm)		2600	2600	2600	2600	2600	2600	2600	2720
	Højde (mm)		2560	2560	2560	2600	2630	2650	2650	2700
Vægt	Maskinens vægt (kg)		10500	11800	12850	13800	14600	15200	16850	17500
	Driftsvægt (kg)		12100	12500	13100	14300	15100	15800	17650	18800
Tilstand: Kølevandsindløb Voutlet-temperatur 12℃/7℃ Kondensvandsindgangs-/udløbstemperatur 30℃/35℃. Temperaturperiode: kølevandsudløbstemperatur 5℃~15℃, kølevandsindløbstemperatur 19℃~33℃.

Lavtemperatur vandkølet savkøler (enkeltkompressor) -5 ℃

SW-
Type			60SX	80SX	105SX	115SX	140SX	150SX	180SX	190SX	210SX	225SX	245SX	300SX	310SX	340SX	370SX	385SX	450SX	490SX	525SX	590SX
Nominel kølekapacitet		kW	58.9	80	105.3	113.7	138.9	152.6	180	189.5	208.4	225.3	247.4	294.7	311.6	341.1	369.5	384.2	447.4	490.5	524.2	590.5
Nominel kølekapacitet		104 kcal/t	5.1	6.9	9.1	9.8	11.9	13.1	15.5	16.3	17.9	19.4	21.3	25.3	26.8	29.3	31.8	33	38.5	42.2	45.1	50.8
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Køleindgang (kW)		21	28	35	38	46	50	57	60	66	72	80	93	98	106	114	118	136	150	160	180
	Nominel strøm (A)		36.6	48	59.8	65.6	79.8	86.9	97	102	112.3	122.5	136.2	158.2	167	181	194.8	201	231.6	256.9	272.9	306.8
	Energiregulering		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Fordamper	Type		Rørtør højeffektiv varmeveksler
	Flow (m³/h)		10.9	14.8	19.5	21	25.7	28.2	33.3	35.1	38.6	41.7	45.8	54.5	57.6	63.1	68.4	71.1	82.8	90.7	97	109.2
	Vandtryksfald (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Interfacestørrelse (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondensator	Type		Rør højeffektiv varmeveksler
	Flow (m³/h)		13.8	18.6	24.1	26.1	31.8	34.9	40.8	42.9	47.2	51.1	56.3	66.7	70.4	76.9	83.2	86.4	100.3	110.2	117.7	132.5
	Vandtryksfald (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Interfacestørrelse (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kølemiddel	Type		R134A										R134A
Kølemiddel	Kølemiddel volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Overordnede dimensioner	Længde (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Bredde (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Højde (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Vægt	Maskinens vægt (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Vægt	Driftsvægt (kg)		890	1140	1290	1410	1530	1660	1800	1840	1880	1960	2240	2460	2860	2960	3050	3300	3600	4300	4450	4700
Tilstand: Kølevands indgangs-/udløbstemperatur 0 ℃/-5 ℃; Indløbs-/udløbstemperatur for kondensatvand 30 ℃/35 ℃ Temperaturbegreb: Afgangstemperatur for kølet vand -7 ℃ ~ 5 ℃; Kølevandsindløbstemperatur 19℃~33℃. Afkølet vand skal tilsættes med 25% glykolvand eller 20% calciumchlorid som frostvæske.

Lavtemperatur vandkølet savkøler (dobbeltkompressorer) -5 ℃

SW-
Type			120DX	160DX	210DX	230DX	280DX	300DX	360DX	380DX	420DX	450DX	490DX	600DX	620DX	680DX	740DX	770DX	900DX	980DX	1050DX	1180DX
Nominel kølekapacitet		kW	117.9	160	210.5	227.4	277.9	305.3	360	378.9	416.8	450.5	494.7	589.5	623.2	682.1	738.9	768.4	894.7	981.1	1048.4	1181.1
Nominel kølekapacitet		104 kcal/t	10.1	13.8	18.1	19.6	23.9	26.2	31	32.6	35.8	38.7	42.5	50.7	53.6	58.7	63.5	66.1	76.9	84.4	90.1	101.6
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Køleindgang (kW)		42	56	70	76	92	100	114	120	132	144	160	186	196	212	228	236	272	300	320	360
	Nominel strøm (A)		73.2	96	119.6	131.2	159.6	173.8	194	204	224.6	245	272.4	316.4	334	362	389.6	402	463.2	513.8	545.8	613.6
	Energiregulering		0-16,5%-33%-..100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-...100%
Fordamper	Type		Rørtør højeffektiv varmeveksler
	Flow (m³/h)		21.8	29.6	38.9	42.1	51.4	56.5	66.6	70.1	77.1	83.3	91.5	109.1	115.3	126.2	136.7	142.2	165.5	181.5	194	218.5
	Vandtryksfald (kPa)		50	50	52	52	54	54	55	55	58	60	65	68	68	70	70	72	72	73	73	75
	Interfacestørrelse (mm)		DN100		DN125			DN150					DN150	DN200						DN250
Kondensator	Type		Rør højeffektiv varmeveksler
	Flow (m³/h)		27.5	37.2	48.3	52.2	63.6	69.7	81.5	85.8	94.4	102.3	112.6	133.4	140.9	153.8	166.3	172.8	200.7	220.3	235.4	265.1
	Vandtryksfald (kPa)		45	45	48	48	50	52	52	54	55	55	62	65	65	67	68	68	70	70	72	72
	Interfacestørrelse (mm)		DN100		DN125	DN80*2	DN¹00*2				DN125*2		DN125*2		DN150*2					DN200*2
Kølemiddel	Type		R134A										R134A
Kølemiddel	Kølemiddel volume(kg)		40	50	64	70	80	92	106	110	120	130	140	170	180	200	220	240	280	330	340	370
Overordnede dimensioner	Længde (mm)		2950	2950	3250	3285	3285	3555	3540	3540	3800	3800	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Bredde (mm)		1060	1085	950	1000	1050	1050	1100	1200	1260	1310	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Højde (mm)		1545	1620	1630	1785	1900	1915	1920	1920	2020	2050	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Vægt	Maskinens vægt (kg)		1650	1850	2100	2300	2400	2600	3000	3050	3300	3750	4000	4500	5300	6000	6300	7000	7300	8300	8400	8550
Vægt	Driftsvægt (kg)		1885	2135	2535	2635	2720	3070	3510	3560	3880	4130	4370	4870	5850	6550	6785	7535	7835	8885	9085	9285
Tilstand: Kølevands ind-/udløbstemperatur 0℃/-5℃; Kondensat vand indløbs-/udløbstemperatur 30℃/35℃ Temperaturbegreb: Afgangstemperatur for kølet vand -7 ℃ ~ 5 ℃; Kølevandsindløbstemperatur 19℃-33℃. Afkølet vand skal tilsættes med 25 % glykolvand eller 20 % calciumchlorid som frostvæske.

Lavtemperatur vandkølet savkøler (enkeltkompressor) -15 ℃

SW-
Type			40SY	55SY	75SY	80SY	100SY	105SY	125SY	130SY	140SY	155SY	170SY	200ASY	210SY	230SY	250SY	260SY	300SY	330SY	360SY	400SY
Nominel kølekapacitet		kW	40	55	75	80	100	105	125	130	140	155	170	200	210	230	250	260	300	330	360	400
Nominel kølekapacitet		104 kcal/t	3.4	4.7	6.4	6.9	8.6	9	10.7	11.2	12	13.3	14.6	17.2	18.1	19.8	21.5	22.4	25.8	28.4	31	34.4
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Køleindgang (kW)		19	25	30	34	42	45	50	53	58	64	71	82	87	94	101	105	123	136	145	160
	Nominel strøm (A)		32.9	43.3	54.4	59.6	72.6	79.1	89	93.6	103.1	112.4	125.1	145.2	153.3	166.1	178.8	184.5	212.6	235.9	250.5	281.7
	Energiregulering		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Fordamper	Type		Rørtør højeffektiv varmeveksler
	Flow (m³/h)		8	11.1	15.1	16.1	20.1	21.1	25.1	26.1	28.1	31.2	34.2	40.2	42.2	46.2	50.3	52.3	60.3	66.3	72.4	80.4
	Vandtryksfald (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Interfacestørrelse (mm)		DN50				DN65				DN80		DN100				DN125
Kondensator	Type		Rør højeffektiv varmeveksler
	Flow (m³/h)		10.1	13.8	18.1	19.6	24.4	25.8	30.1	31.5	33.2	37.7	41.5	48.5	51.1	55.7	60.4	62.8	72.8	80.2	86.9	96.3
	Vandtryksfald (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Interfacestørrelse (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Kølemiddel	Type		R134A										R134A
Kølemiddel	Kølemiddel volume(kg)		16	22	25	30	35	40	45	50	53	56	60	65	70	80	90	95	110	125	135	145
Overordnede dimensioner	Længde (mm)		2350	2350	2700	2700	2850	2850	3000	3000	3020	3020	3020	3300	3400	3400	3400	3400	3550	3550	3550	3550
	Bredde (mm)		680	680	730	750	850	850	905	905	920	950	980	980	1000	1000	1050	1050	1130	1250	1250	1300
	Højde (mm)		1300	1300	1510	1550	1600	1600	1670	1670	1730	1750	1770	1890	2010	2010	2010	2010	2090	2200	2200	2250
Vægt	Maskinens vægt (kg)		830	1030	1120	1240	1310	1390	1600	1670	1740	1810	2040	2250	2520	2800	2850	3030	3380	3780	4160	4380
Vægt	Driftsvægt (kg)		1030	1230	1320	1490	1560	1640	1850	1970	2040	2110	2340	2550	2820	3100	3200	3250	3430	3980	4380	4560
Tilstand: Kølevands indgangs-/udløbstemperatur -10 ℃/-15 ℃; Indløbs-/udløbstemperatur for kondensatvand 30 ℃/35 ℃. Temperaturperiode: Afgangstemperatur for kølet vand -17℃~-7℃; Kølevandsindløbstemperatur 19℃~33℃. Afkølet vand skal tilsættes med 40 % glykolvand eller 25 % calciumchlorid som frostvæske.

Lavtemperatur vandkølet skruekøler (dobbeltkompressorer) -15 ℃

Sw-
Type			80DY	110DY	150DY	160DY	200DY	210DY	250DY	260DY	280DY	310DY	340DY	400DY	420DY	460DY	500DY	520DY	600DY	660DY	720DY	800DY
Nominel kølekapacitet		kW	80	110	150	160	200	210	250	260	280	310	340	400	420	460	500	520	600	660	720	800
Nominel kølekapacitet		104 kcal/t	6.9	9.5	12.9	13.8	17.2	18.1	21.5	22.4	24.1	26.7	29.2	34.4	36.1	39.6	43	44.7	51.6	56.7	61.9	68.8
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Køleindgang (kW)		38	50	60	68	84	90	100	106	116	128	142	164	174	188	202	210	246	272	290	320
	Nominel strøm (A)		65.8	86.6	108.8	119.2	145.2	158.2	178	187.2	206.2	224.8	250.2	290.4	306.6	332.2	357.6	369	425.2	471.8	501	563.4
	Energiregulering		0-16,5%-33%-..100%			0-12,5%-25%-37,5%...100%							0-12,5%-25%-37,5%-..100%
Fordamper	Type		Rørtør højeffektiv varmeveksler
	Flow (m³/h)		16.1	22.1	30.2	32.2	40.2	42.2	50.3	52.3	56.3	62.3	68.3	80.4	84.4	92.5	100.5	104.5	120.6	132.7	144.7	160.8
	Vandtryksfald (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Interfacestørrelse (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondensator	Type		Rør højeffektiv varmeveksler
	Flow (m³/h)		20.3	27.5	36.1	39.2	48.8	51.6	60.2	63	66.4	75.3	82.9	97	102.2	111.5	120.7	125.6	145.5	160.3	173.7	192.6
	Vandtryksfald (kPa)		45	45	48	48	52	52	55	55	58	58	58	60	60	60	65	65	70	70	72	74
	Interfacestørrelse (mm)		DN80		DN100	DN65*2	DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Kølemiddel	Type		R134A
Kølemiddel	Kølemiddel volume(kg)		32	44	50	60	70	80	90	100	106	112	120	130	140	160	180	190	220	250	270	290
Overordnede dimensioner	Længde (mm)		2950	2950	2950	3150	3150	3150	3570	3570	3570	3570	3700	3700	3700	3700	3700	4500	4500	4500	4900	4900
	Bredde (mm)		1140	1140	1200	1000	1050	1050	1100	1100	1200	1250	1310	1310	1350	1350	1400	1400	1550	1550	1550	1600
	Højde (mm)		1480	1480	1500	1800	1850	1850	1850	1850	1900	1900	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Vægt	Maskinens vægt (kg)		1500	1700	1950	2150	2250	2450	2850	2900	3050	3500	3750	4250	5050	5750	5850	6550	6850	7850	7950	8100
Vægt	Driftsvægt (kg)		1785	2035	2435	2535	2620	2970	3410	3460	3680	3930	4170	4670	5650	6350	6385	7135	7435	8485	8685	8885
Tilstand: Kølevands indløbs-/udløbstemperatur -10 ℃/-15 ℃; Indløbs-/udløbstemperatur for kondensatvand 30 ℃/35 ℃ Temperaturperiode: Kølet vandudløbstemperatur -17℃~-7℃; Kølevandsindløbstemperatur 19℃~33℃. Afkølet vand skal tilsættes med 40 % glykolvand eller 25 % calciumchlorid som frostvæske.

Lavtemperatur vandkølet savkøler (enkeltkompressor) -25 ℃
sw-
Type			30ST	40ST	50ST	55AT	70ST	75ST	90ST	95ST	100ST	VÆRT	120ST	145ST	155ST	170ST	180ST	190ST	220ST	240ST	260ST	290ST
Nominel kølekapacitet		kW	30	40	52	56	68	75	88.5	93.5	102	110	122	145	153	168	182	187	220	241	258	290
Nominel kølekapacitet		104 kcal/t	2.6	3.4	4.3	4.7	6	6.4	7.3	7.7	8.6	9.5	10.5	12.5	13.2	14.4	15.6	16.1	18.9	20.7	22.2	24.9
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Køleindgang (kW)		19.5	25.5	32	36.5	44	48.4	54.4	57.3	63	68.8	76.5	88.9	93.8	101.7	109.4	112.9	130	144	153	172
	Nominel strøm (A)		33	43.6	54.6	62.3	75.8	82.6	93	97.8	107.7	117.5	130.6	151.7	160.2	173.5	186.8	192.8	222.1	246.4	261.7	294.2
	Energiregulering		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Fordamper	Type		Rørtør højeffektiv varmeveksler
	Flow (m³/h)		6.4	8.5	10.6	11.7	14.8	15.9	18	19.1	21.2	23.3	25.4	29.7	31.8	35	37.1	39.2	44.5	49.8	53	59.4
	Vandtryksfald (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Interfacestørrelse (mm)		DN50				DN65				DN80		DN100				DN125
Kondensator	Type		Rør højeffektiv varmeveksler
	Flow (m³/h)		8.6	11.4	14.1	15.5	19.6	21	23.7	24.9	27.7	30.3	33.4	38.9	41.3	45.2	48.2	50.6	58.1	64.8	68.8	76.7
	Vandtryksfald (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Interfacestørrelse (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Kølemiddel	Type		R134A										R134A
Kølemiddel	Kølemiddel volume(kg)		7.7	10.2	14.1	15.4	19.2	20.5	23	24.3	26.9	29.4	32	38.4	39.7	43.5	47.3	48.6	56.3	62.7	67.8	75.5
Overordnede dimensioner	Længde (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Bredde (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Højde (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Vægt	Maskinens vægt (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	4030	4210	4430
Vægt	Driftsvægt (kg)		1160	1360	1450	1620	1690	1770	1980	2140	2210	2280	2510	2720	2990	3270	3370	3450	3630	3980	4580	4760
Tilstand: Kølevands indgangs-/udløbstemperatur -20 ℃/-25 ℃; Indløbs-/udløbstemperatur for kondensatvand 30 ℃/35 ℃. Temperaturbegreb: Kølet vandudløbstemperatur -27 ℃ ~ 17 ℃; Kølevandsindløbstemperatur 19℃-33℃; Afkølet vand skal tilsættes med 50 % glykolvand eller 27 % calciumchlorid efter behov.

Lavtemperatur vandkølet skruekøler (dobbeltkompressorer) -25 ℃

Sw-
Type			60DT	80DT	100DT	110DT	140DT	150DT	180DT	190DT	200DT	220DT	240DT	290DT	310DT	340DT	360DT	380DT	440DT	480DT	520DT	580DT
Nominel kølekapacitet		kW	60	80	104	112	136	150	177	187	204	220	244	290	306	336	364	374	440	482	516	580
Nominel kølekapacitet		104 kcal/t	5.2	6.9	8.6	9.5	12	12.9	14.6	15.5	17.2	18.9	21	24.9	26.3	28.9	31.3	32.2	37.8	41.4	44.4	49.9
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Køleindgang (kW)		39	51	64	73	88	96.8	108.8	114.6	126	137.6	153	177.8	187.6	203.4	218.8	225.8	260	288	306	344
	Nominel strøm (A)		66	87.2	109.2	124.6	151.6	165.2	186	195.6	215.4	235	261.2	303.4	320.4	347	373.6	385.6	444.2	492.8	523.4	588.4
	Energiregulering		0-16,5 %-33 %-...100 %			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Fordamper	Type		Rørtør højeffektiv varmeveksler
	Flow (m³/h)		12.7	17	21.2	23.3	29.7	31.8	36	38.2	42.4	46.6	50.9	59.4	63.6	70	74.2	78.4	89	99.6	106	118.7
	Vandtryksfald (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Interfacestørrelse (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondensator	Type		Rør højeffektiv varmeveksler
	Flow (m³/h)		17.2	22.7	28.2	31	39.2	42	47.5	49.9	55.4	60.5	66.7	77.7	82.6	90.5	96.3	101.1	116.3	129.7	137.6	153.4
	Vandtryksfald (kPa)		45	45	48	48	52	52	55	55	58	58	54	54	56	58	58	62	62	70	72	72
	Interfacestørrelse (mm)		DN50*2		DN65*2		DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Kølemiddel	Type		R134A
Kølemiddel	Kølemiddel volume(kg)		15.4	20.5	28.1	30.7	38.4	40.9	46.1	48.6	53.7	58.9	64	76.8	79.3	87	94.7	97.2	112.6	125.4	135.6	151
Overordnede dimensioner	Længde (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Bredde (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Højde (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Vægt	Maskinens vægt (kg)		1700	1900	2150	2350	2450	2650	3050	3100	3350	3800	4050	4550	5350	6050	6150	6850	7150	8150	8250	8400
Vægt	Driftsvægt (kg)		2235	2485	2885	2985	3070	3420	3860	3910	4180	4430	4670	5170	6050	6750	6785	7535	7835	8885	9085	9285
Tilstand: Kølevands indløbs-/udløbstemperatur -20 ℃/-25 ℃; kondensatvands indløbs-/udløbstemperatur 30 ℃/35 ℃ Temperaturperiode: Kølet vandudløbstemperatur -27℃~17℃; Kølevandsindløbstemperatur 19℃-33℃; Afkølet vand skal tilsættes med 50 % glykolvand eller 27 % calciumchlorid efter behov.

Lavtemperatur vandkølet skruekøler (enkeltkompressor) -35 ℃

Sw-
Type			16SZ	22SZ	29SZ	32SZ	40SZ	43SZ	50SZ	53SZ	58SZ	63SZ	69SZ	82SZ	87SZ	95SZ	103SZ	107SZ	123SZ	137SZ	148SZ	165SZ
Nominel kølekapacitet		kW	16	22	29	32	40	43	50	53	58	63	69	82	87	95	103	107	123	137	148	165
Nominel kølekapacitet		104 kcal/t	1.4	1.9	2.5	2.8	3.4	3.7	4.3	4.6	5	5.4	5.9	7.1	7.5	8.2	8.9	9.2	10.6	11.8	12.7	14.2
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Køleindgang (kW)		17	23	29	31	39	42	48	50	55	60	66	78	82	90	97	100	116	129	138	153
	Nominel strøm (A)		30.2	41.1	53.7	57	71.7	73.5	82.7	88.7	97.6	104.2	111.9	131.9	142.7	155.5	165.2	172.1	201.2	220.8	238	265.1
	Energiregulering		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Fordamper	Type		Rørtør højeffektiv varmeveksler
	Flow (m³/h)		3.5	4.9	6.4	7.1	8.8	9.5	11.1	11.7	12.8	13.9	15.2	18.1	19.2	21	22.8	23.6	27.2	30.3	32.7	36.5
	Vandtryksfald (kPa)		45	45	47	47	48	50	50	52	52	54	58	58	60	60	62	65	68	70	70	72
	Interfacestørrelse (mm)		DN40				DN50				DN65		DN80				DN100
Kondensator	Type		Rør højeffektiv varmeveksler
	Flow (m³/h)		5.7	7.7	10	10.8	13.6	14.6	16.9	17.7	19.4	21.2	23.2	27.5	29.1	31.8	34.4	35.6	41.1	45.8	49.2	54.7
	Vandtryksfald (kPa)		35	35	46	46	47	48	48	50	50	50	55	57	58	58	60	62	65	68	68	70
	Interfacestørrelse (mm)		DN40		DN50		DN65				DN80		DN80		DN100					DN125
Kølemiddel	Type		R134A
Kølemiddel	Kølemiddel volume(kg)		4.3	5.9	7.8	8.6	10.8	116	13.5	14.3	15.6	17	18.6	22.1	23.4	25.6	27.7	28.8	33.1	36.9	39.9	44.4
Overordnede dimensioner	Længde (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Bredde (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Højde (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Vægt	Maskinens vægt (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	3930	4210	4430
Vægt	Driftsvægt (kg)		1140	1340	1430	1600	1670	1750	1960	2120	2190	2260	2490	2700	2955	3235	3335	3415	3580	4130	4530	4710
Tilstand: Kølevands indgangs-/udløbstemperatur -30 ℃/-35 ℃; Indløbs-/udløbstemperatur for kondensatvand 30℃/35℃. Temperaturperiode: Afgangstemperatur for kølet vand -37℃~-27℃; Kølevandsindløbstemperatur 19℃-33℃; Afkølet vand skal tilsættes med 57 % glykolvand eller 30 % calciumchlorid efter behov.

Lavtemperatur vandkølet skruekøler (dobbeltkompressorer) -35 ℃

Sw-
Type			32DZ	44DZ	58DZ	64DZ	80DZ	86DZ	100DZ	106DZ	116DZ	126DZ	138DZ	164DZ	174DZ	190DZ	206DZ	214DZ	246DZ	274DZ	296DZ	330DZ
Nominel kølekapacitet		kW	32	44	58	64	80	86	100	106	116	126	138	164	174	190	206	214	246	274	296	330
Nominel kølekapacitet		104 kcal/t	2.8	3.8	5	5.5	6.9	7.4	8.6	9.1	10	10.8	11.9	14.1	15	16.3	17.7	18.4	21.2	23.6	25.5	28.4
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Køleindgang (kW)		34	46	58	62	78	84	96	100	110	120	132	156	164	180	194	200	232	258	276	306
	Nominel strøm (A)		60.4	82.2	107.4	114	143.4	147	165.4	177.4	195.2	208.4	223.8	263.8	285.4	311	330.4	344.2	402.4	441.6	476	530.2
	Energiregulering		0-16,5 %-33 %-...100 %			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Fordamper	Type		Rørtør højeffektiv varmeveksler
	Flow (m³/h)		7.1	9.7	12.8	14.1	17.7	19	22.1	23.4	25.6	27.8	30.5	36.2	38.5	42	45.5	47.3	54.4	60.6	65.4	72.9
	Vandtryksfald (kPa)		50	50	52	52	54	54	55	58	58	60	62	64	64	64	65	68	68	70	70	72
	Interfacestørrelse (mm)		DN50		DN65		DN80			DN100			DN100	DN125						DN150
Kondensator	Type		Rør højeffektiv varmeveksler
	Flow (m³/h)		11.4	15.5	20	21.7	27.2	29.2	33.7	35.4	38.9	42.3	46.4	55	58.1	63.6	68.8	71.2	82.2	91.5	98.4	109.4
	Vandtryksfald (kPa)		45	45	48	48	52	52	52	55	55	58	60	60	62	62	63	65	65	68	70	70
	Interfacestørrelse (mm)		DN40*2		DN50*2		DN65*2				DN80*2		DN80*2		DN100*2					DN125*2
Kølemiddel	Type		R134A
Kølemiddel	Kølemiddel volume(kg)		8.6	11.9	15.6	17.2	21.5	23.2	26.9	28.5	31.2	33.9	37.2	44.2	46.9	51.2	55.5	57.6	66.3	73.8	79.7	88.9
Overordnede dimensioner	Længde (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Bredde (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Højde (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Vægt	Maskinens vægt (kg)		1625	1825	2065	2265	2365	2555	2955	3005	3255	3705	3955	4450	5250	5950	6250	6930	7230	8230	8330	8480
Vægt	Driftsvægt (kg)		1845	2045	2285	2535	2635	2825	3225	3325	3575	4025	4275	4770	5570	6270	6700	7380	7680	8680	8780	8930
Tilstand: Kølevands indgangs-/udløbstemperatur -20 ℃/-25 ℃; Indløbs-/udløbstemperatur for kondensatvand 30 ℃/35 ℃. Temperaturbegreb: Kølet vandudløbstemperatur -27 ℃ ~ 17 ℃; Kølevandsindløbstemperatur 19℃-33℃; Afkølet vand skal tilsættes med 57 % glykolvand eller 30 % calciumchlorid efter behov.

Vandkølet skrue enkelt kompressor to-trins køler (-45 ℃)
SW-
Type			35SLT	38SLT2	48SLT	50SLT2	125SLT	135SLT2
Nominel kølekapacitet		kW	35	38	48	50	125	135
Nominel kølekapacitet		104 kcal/t	3	3.3	4.1	4.3	10.7	11.6
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A
Kompressor	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Køleindgang (kW)		33	37	40	46	116	131
	Nominel strøm (A)		56	64	68	78	196.5	222
	Energiregulering		0-25%-50%-75%-100%
Fordamper	Type		Højeffektiv varmeveksler i rustfrit stål
	Flow (m³/h)		16	17	22	24	58	62
	Vandtryksfald (kPa)		95	95	95	95	120	120
	Interfacestørrelse (mm)		DN80	DN80	DN80	DN80	DN125	DN125
Kondensator	Type		Rør højeffektiv varmeveksler
	Flow (m³/h)		20	20	28	28	72	78
	Vandtryksfald (kPa)		80	80	80	80	46	46
	Interfacestørrelse (mm)		DN80	DN80	DN80	DN80	DN150	DN150
Kølemiddel			R134A
Overordnede dimensioner	Længde (mm)		2880	2880	3200	3200	4100	4100
	Bredde (mm)		1100	1100	1100	1100	1300	1300
	Højde (mm)		1650	1680	1800	1850	2100	2150
Vægt	Maskinens vægt (kg)		1280	1330	1850	1920	4500	4560
Vægt	Driftsvægt (kg)		1380	1420	2020	2080	4950	5050
Tilstand Kølevands indgangs-/udløbstemperatur -40 ℃ /-45 ℃ Kondensvands indgangs-/udløbstemperatur 30 ℃/35 ℃. Temperaturperiode: Afgangstemperatur for kølet vand -47℃~-37°C; Kølevandsindløbstemperatur 19℃~33℃. Afkølet vand skal tilsættes med 60% glykolvand som frostvæske.

Vandkølet skruekaskadekøler (-55°C)
SW-
Type			65DFD	90DFD	125DFD	170DFD	210DFD	250DFD	330DFD
Nominel kølekapacitet		kW	65	90	125	170	210	250	330
Nominel kølekapacitet		104 kcal/t	5.6	7.7	10.7	14.6	18.1	21.5	28.4
Kør kontrol			Brug PLC mikrocomputerstyring
Strømforsyning			380V/3N/50HZ
Opstartstype			Y-A
Lavt tryk niveau	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kølemiddel		R23
	Afkøles		Ethanol
	Køleindgangseffekt (kW)		30	39	52	69	82	98	125
	Nominel strøm (A)		70	93	128	172	205	245	315
	Flow (m³/h)		27.7	38.4	53.3	72.5	89.6	106.6	140.7
	Vandtryksfald (kPa)		95	100	100	110	110	120	120
	Interfacestørrelse (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Fordamper		Højeffektiv varmeveksler i rustfrit stål
Højt trykniveau	Type		Halvlukket 5:6 asymmetrisk dobbeltskruekompressor
	Kølemiddel		R134A/R404A
	Køleindgangseffekt (kW)		46	60	80	105	130	160	205
	Nominel strøm (A)		121	153	202	265	335	390	500
	Flow (m³/h)		28	38	51	69	85	102	132
	Vandtryksfald (kPa)		70	70	70	75	75	80	80
	Interfacestørrelse (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Kondensator		Rør højeffektiv varmeveksler
Overordnede dimensioner	Længde (mm)		3000	3000	3200	3200	3200	5000	5000
	Bredde (mm)		1800	1800	1800	1800	1800	1900	1900
	Højde (mm)		1750	1800	1800	1850	1950	2250	2450
Maskinens vægt (kg)			1850	2100	2300	2600	2800	3900	4500
Tilstand: Kølevands indgangs-/udløbstemperatur -50 ℃/-55 ℃; Indløbs-/udløbstemperatur for kondensatvand 30 ℃/35 ℃. Temperaturbegreb: Afgangstemperatur for kølet vand -57 ℃ ~ -47 ℃; Kølevandsindløbstemperatur 19℃~33℃. Afkølet vand skal tilsættes med ethanol som frostvæske.

Shanghai Soouney Refrigeration Equipment Co., Ltd.

Om Souney.

Et teknologisk benchmark i den industrielle kølesektor

Shanghai Soouney Refrigeration Equipment Co., Ltd. is a large-to-medium-sized high-tech enterprise within Shanghai's refrigeration sector, integrating research, development, production and sales. We are China Omgivelsestemperatur Kryogen enkeltkompressor Dobbeltkompressorer Vandkølet skruekøler Suppliers and Wholesale Omgivelsestemperatur Kryogen enkeltkompressor Dobbeltkompressorer Vandkølet skruekøler Company. Upholding the quality principles of 'integrity, quality, service and innovation', the company pursues a development philosophy centred on humanisation and technological advancement, driving product R&D and manufacturing with high starting points and stringent standards. It has now grown into a renowned brand in the domestic and international markets for cabinet air conditioners and industrial chillers, earning high recognition from industry professionals and a broad customer base. Rooted in the Chinese market, it provides reliable refrigeration solutions to clients worldwide. We focus on international trade and B2B business, providing tailored solutions to global clients. We ensure the smooth, stable, and long-term operation of your projects with a comprehensive research and development, production, sales, and after-sales service system. We have nearly 20 years of experience in providing one-stop solutions for overseas projects.

0

Site Area
0

Etableret
0+

Medarbejdere

Læs mere

2026-08-12 Industri nyheder
Indendørs skabsklimaanlæg: Funktioner, applikationer og va...
Elektronik svigter hurtigere i varme end næsten nogen anden måde. An indendørs skab klimaanlæg eksisterer specifikt for at forhindre det i at ske, ved at forsegle elektronikken inde i et kontrolpanel eller automatiseringskabinet og køre en lukket kølekreds, der a...
Learn More
2026-08-05 Industri nyheder
Kabinet klimaanlæg: Funktioner, applikationer og valgvejle...
A Skab Aircondition enhed er et kompakt kølesystem monteret direkte på et elektrisk kabinet for at holde PLC'er, drev og styrekomponenter inde i en sikker driftstemperatur. I modsætning til et værelses klimaanlæg, blander det aldrig udeluft med kabinettets i...
Learn More
2026-07-22 Industri nyheder
Hvad gør luftkølede industrielle kølere til en effektiv lø...
Kontinuerlige produktionslinjer svigter på dyre måder, når procestemperaturerne glider, hvilket er grunden til, at så mange anlæg standardiserer på en luftkølet industrikøler i stedet for et vandkølet system. Afvisning af varme direkte til den omgivende luft fjer...
Learn More

Branchekendskab

Hvordan opnår en kryogen vandkølet skruekøler ultralave temperaturer?

I moderne industrielle køleapplikationer er opnåelse af ultralave temperaturer ikke blot et spørgsmål om at øge kølekapaciteten – det kræver præcis termodynamisk styring, specialiseret systemarkitektur og avanceret komponentintegration. Den kryogen vandkølet skruekøler repræsenterer en raffineret løsning designet til at fungere effektivt under ekstreme temperaturforhold og samtidig bevare stabilitet, pålidelighed og energieffektivitet.

Grundlæggende køleprincip

I sin kerne fungerer en kryogen vandkølet skruekøler baseret på dampkompressionens kølecyklus, forbedret gennem flertrinskompression, optimeret kølemiddelvalg og præcis termisk styring.

Oversigt over kerneprocesser

Scene	Beskrivelse	Funktion
Kompression	Lavtemperatur kølemiddeldampe komprimeres	Hæver tryk og temperatur
Kondensation	Varme afvises via vandkøling	Omdanner damp til væske
Udvidelse	Trykket falder gennem ekspansionsanordningen	Producerer lavtemperatur kølemiddel
Fordampning	Kølemiddel absorberer varme fra procesmediet	Opnår ultra-lav køling

For at nå kryogene temperaturer integrerer systemet typisk flertrins- eller kaskadekølecyklusser, hvilket muliggør gradvis temperaturreduktion, mens den termodynamiske effektivitet bibeholdes.

Rolle af skruekompressorteknologi

Skruekompressoren er den centrale drivkomponent i systemet. Sammenlignet med traditionelle stempelkompressorer giver den kontinuerlig, stabil kompression med minimal vibration.

Vigtige fordele

Kontinuerlig kompressionsproces sikrer problemfri drift
Høj volumetrisk effektivitet forbedrer køleydelsen
Bred belastningstilpasning understøtter variable driftsforhold
Reduceret mekanisk slid forbedrer systemets levetid

I en kryogen vandkølet skruekøler er kompressoren ofte optimeret til lavtemperaturkølemidler, hvilket sikrer ensartet ydeevne selv under ekstreme trykforhold.

Flertrins- og kaskadekølesystemer

Opnåelse af ultralave temperaturer kræver mere end en enkelt kølekreds. De fleste systemer anvender enten:

Multi-Stage Compression

Sekventielle kompressionstrin reducerer termisk stress
Forbedrer effektiviteten ved lavere fordampningstemperaturer
Minimerer energitab under drift

Cascade Køling

Bruger to eller flere uafhængige kølekredsløb
Hvert kredsløb fungerer inden for et optimalt temperaturområde
Varmeudveksling sker mellem stadier for progressiv afkøling

Systemtype	Struktur	Temperaturkapacitet	Effektivitet
Enkelt-trins	Enkel løkke	Moderat lav temperatur	Moderat
Flertrins	Sekventiel komprimering	Lavere temperaturområde	Højere
Kaskade system	Flere sløjfer	Ultralave temperaturer	Optimal

Vigtigheden af vandkølesystemet

I modsætning til luftkølede systemer giver vandkøling overlegen varmeafvisningseffektivitet, hvilket er afgørende for kryogen drift.

Fordele ved vandkøling

Højere varmeoverførselskoefficient
Stabil kondenseringstemperatur
Forbedret systemeffektivitet under tunge belastninger
Reduceret påvirkning af omgivende temperatur

Den vandkølede kondensator sikrer, at varme udvundet fra processen effektivt fjernes, hvilket gør det muligt for kølemidlet at kondensere effektivt selv ved høje kompressionsniveauer.

Kølemiddelvalg til kryogen ydeevne

Valget af kølemiddel har direkte indflydelse på det opnåelige temperaturområde og systemets effektivitet.

Nøgleovervejelser

Lavt kogepunkt til kryogene applikationer
Høj latent varme for effektiv energioverførsel
Kemisk stabilitet ved lave temperaturer
Miljøoverholdelse

Kølemiddelejendom	Indvirkning på systemet
Kogepunkt	Bestemmer minimum opnåelige temperatur
Latent varme	Påvirker kølekapaciteten
Termisk stabilitet	Sikrer sikker drift
Kompatibilitet	Påvirker materialevalg

Avancerede systemer kan bruge blandede eller trinvise kølemidler for at optimere ydeevnen på tværs af forskellige temperaturzoner.

Varmevekslingseffektivitet og design

Effektiv varmeveksling er afgørende for at opnå ultralave temperaturer.

Nøgle varmevekslere

Fordamper : Absorberer varme fra procesmediet
Kondensator : Afgiver varme til kølevand
Mellemvarmeveksler (i kaskadesystemer): Overfører varme mellem trin

Designfunktioner

Forbedret overfladeareal for forbedret varmeoverførsel
Optimerede flowkanaler for ensartet fordeling
Korrosionsbestandige materialer for langtidsholdbarhed

Materialeevalg til lavtemperaturdrift

Kryogene forhold stiller strenge krav til materialets ydeevne.

Materiale sammenligning

Material	Fordele	Begrænsninger	Ansøgning
Rustfrit stål	Fremragende korrosionsbestandighed	Højere cost	Varmevekslere
Kobberlegeringer	Høj varmeledningsevne	Begrænset styrke ved lave temperaturer	Slange
Aluminiumslegeringer	Let og effektiv	Moderat durability	Varmeoverførselskomponenter
Særlige polymerer	Kemisk resistens	Temperaturbegrænsninger	Tætningselementer

Materialevalg sikrer strukturel integritet og forhindrer skørhed under ekstreme kolde forhold.

Intelligent styring og automatisering

Moderne kryogene vandkølede skruekølere er stærkt afhængige af avancerede kontrolsystemer for at opretholde præcisionen.

Kontrolsystems funktioner

Temperaturovervågning i realtid
Automatisk belastningsjustering
Tryk- og flowregulering
Sikkerhedsbeskyttelse og fejldiagnostik

Disse systemer muliggør præcis temperaturstabilitet, hvilket er afgørende i industrier som farmaceutiske produkter, kemisk forarbejdning og avanceret fremstilling.

Funktionelle kapaciteter og industrielle applikationer

Funktionelt overblik

Funktion	Beskrivelse
Køling med ultralav temperatur	Opnår temperaturer langt under konventionelle kølere
Kontinuerlig drift	Understøtter 24/7 industrielle processer
Energioptimering	Reducerer driftsomkostninger
Processtabilitet	Opretholder ensartede termiske forhold

Typiske applikationer

Kemisk reaktionskøling
Farmaceutisk produktion
Halvlederbehandling
Afprøvning af rumfartsmaterialer
Lagersystemer til lav temperatur

Integration med industrielle systemer

En kryogen vandkølet skruekøler er ofte integreret i større processystemer.

Integrationsfunktioner

Modulært design for skalerbarhed
Kompatibilitet med eksisterende køleinfrastruktur
Fleksibel konfiguration til forskellige brancher

Shanghai Soouney Refrigeration Equipment Co., Ltd. spiller en afgørende rolle i at fremme denne teknologi. Som en højteknologisk virksomhed, der integrerer F&U, produktion og salg, har virksomheden etableret en stærk markedsposition inden for det industrielle køleområde. Dens ekspertise inden for kabinetklimaanlæg og industrielle kølere afspejler dens dybe forståelse af systemintegration og ydeevneoptimering.

Andre industrielle køleproducenter bidrager også til systeminnovation gennem forbedringer i kompressordesign, varmevekslingseffektivitet og intelligente styringsteknologier, hvilket yderligere forbedrer pålideligheden af kryogene kølesystemer.

Energieffektivitetsovervejelser

På trods af drift ved ekstremt lave temperaturer er moderne systemer designet til energieffektivitet.

Effektivitetsstrategier

Drev med variabel frekvens (VFD'er)
Optimerede kompressionsforhold
Avancerede isoleringsteknikker
Muligheder for varmegenvinding

Disse funktioner reducerer energiforbruget, mens de bibeholder en høj køleydelse.

Konklusion

En kryogen vandkølet skruekøler opnår ultralave temperaturer gennem en kombination af avancerede termodynamiske cyklusser, effektiv skruekompressorteknologi, optimeret kølemiddelvalg og højtydende varmevekslersystemer. Dens evne til at opretholde stabilitet under ekstreme forhold gør den uundværlig i præcisionsdrevne industrier.

Ved at integrere intelligente kontroller, robuste materialer og effektiv vandkøling leverer disse systemer pålidelig og ensartet kryogen ydeevne, der imødekommer den voksende efterspørgsel efter applikationer med ultralav temperatur.

FAQ

1. Hvilket temperaturområde kan en kryogen vandkølet skruekøler opnå?
Det kan nå ekstremt lave temperaturer afhængigt af systemdesign, ofte langt under konventionelle industrielle kølere, især ved brug af kaskadekølesystemer.

2. Hvorfor foretrækkes vandkøling i kryogene kølere?
Vandkøling giver mere effektiv varmeafvisning og stabil drift, hvilket er afgørende for at opretholde ultralave temperaturer.

3. Hvilke industrier bruger almindeligvis kryogene vandkølede skruekølere?
De er meget udbredt i lægemidler, kemisk behandling, halvlederfremstilling og luft- og rumfartstest.

4. Hvordan forbedrer en skruekompressor ydeevnen i kryogene systemer?
Det sikrer kontinuerlig, stabil kompression med høj effektivitet og minimal vibration, hvilket gør den velegnet til krævende lavtemperaturapplikationer.

5. Hvilke faktorer påvirker effektiviteten af en kryogen kølemaskine?
Nøglefaktorer omfatter valg af kølemiddel, kompressordesign, varmevekslereffektivitet og systemstyringsoptimering.

Avanceret fremstilling

I overensstemmelse med Globalt førende
Forskning i køleudstyr
Udviklingsstandarder

Fuldt automatiserede samlebånd

Brug af automatiserede samlingsteknologier til at forbedre produktionseffektiviteten og produktet konsistens.

Multi-Condition Testing Platforme

Simulering af produktets ydeevne under forskellige miljøer og forhold for at sikre pålidelighed på tværs af forskellige applikationer.
